催化燃燒與紅外原理在LEL在線監測中的性能比較與分析

在石油化工、能源電力、精細制造等工業領域，可燃氣體泄漏是引發火災、爆炸等重大安全事故的主要風險源之一。為預防此類事故，在線監測可燃氣體濃度，并在其達到爆炸下限（Lower Explosive Limit, LEL）前發出預警，是構筑工業安全防線的關鍵環節-5。在眾多監測技術中，基于催化燃燒（Catalytic Bead, CAT）原理和紅外（Infrared, IR）原理的探測器是當前固定式在線LEL監測的主流選擇。兩者雖目標一致，但技術路徑迥異，性能特點與應用邊界分明。本文旨在對這兩種核心技術進行全面深入的比較與分析，以期為不同工業場景下的安全儀表選型提供科學依據。

一、 核心原理：化學燃燒與物理吸收的本質分野

催化燃燒與紅外技術的根本區別，在于其檢測可燃氣體濃度所依據的物理化學原理完全不同。

1. 催化燃燒原理：基于催化氧化反應的“微型燃燒室”

催化燃燒式傳感器的工作原理可形象地比喻為一個“微型燃氣灶”或“微型燃燒室”。其核心是惠斯通電橋和一對由鉑絲線圈制成的元件——檢測元件與補償元件。檢測元件表面涂有鈀、鉑等貴金屬催化劑，而補償元件則經過惰化處理。當可燃氣體擴散至傳感器內部，在催化劑的作用下，氣體會在遠低于其自燃點的溫度下于檢測元件表面發生無焰燃燒（催化氧化），釋放熱量。這導致檢測元件的溫度升高，進而引起其電阻值發生變化。補償元件不參與反應，主要用于補償環境溫度、濕度等變化帶來的影響。電橋測量兩個元件的電阻差，并將其轉換為與氣體濃度成正比的電信號，最終顯示為LEL百分比值。這是一種化學檢測原理，其檢測依賴于氣體在催化劑表面的燃燒反應。

2. 紅外原理：基于分子光譜吸收的“智能光尺”

非分光紅外（NDIR）原理則是一種物理檢測方法。其工作過程類似于一個“智能手電筒”：傳感器向檢測氣室內發射一束特定波長的紅外光，當光束穿過待測氣體時，氣體分子（如甲烷等碳氫化合物）會吸收特定波長的紅外光能量。吸收的強度遵循朗伯-比爾定律，與氣體濃度成正比。探測器通過測量紅外光束穿過氣體后的能量衰減程度，即可精確計算出目標氣體的濃度。該過程不與氣體發生化學反應，僅是基于氣體分子固有的紅外吸收“指紋”特征進行識別和測量。

二、 性能指標多維對比：優勢與局限的全面審視

基于不同的工作原理，兩種技術在關鍵性能指標上表現出顯著差異，直接決定了其適用場景。

特別說明：氫氣檢測
紅外原理無法檢測氫氣（H?）、乙炔（C?H?）等對稱的雙原子分子或無偶極矩的氣體，因為它們對紅外光沒有吸收特性。因此，在需要監測氫氣的場景中，催化燃燒原理是當前唯一可行的選擇。

三、 應用場景分析與選型決策指南

沒有絕對最優的技術，只有最適合特定場景的技術。選型的核心在于深入分析應用環境的所有關鍵因素。

1. 優先選擇催化燃燒（CAT）原理的場景：

• 目標氣體包含氫氣：這是決定性因素。

• 環境良好且成本敏感：確認環境中不含已知的催化劑毒物（硅酮、硫化氫、鹵素等），氧氣含量正常（>18%），且項目對初始投資有嚴格限制。

• 典型應用：普通煉油廠裝置區、燃氣鍋爐房、城市燃氣調壓站、家用甲烷探測器等環境相對簡單、氣體成分明確的區域。

2. 優先或必須選擇紅外（IR）原理的場景：

• 存在催化劑毒物的環境：如污水處理廠（硫化氫）、半導體制造業（硅烷）、化工廠（鹵代烴溶劑）、使用硅酮密封膠的場所等。

• 缺氧或可變氧環境：如采用氮封的化學品儲罐、反應釜、船舶惰性氣體系統、糧倉等。

• 需要極低維護和長壽命：對于安裝位置偏遠、高空或維護不便的場合，IR可大幅降低運維成本和風險。

• 監測高濃度或背景氣體復雜：如溶劑回收裝置、RTO/RCO廢氣進口等高濃度VOCs環境，或需要精確測量某種特定碳氫化合物的場合。

• 對安全等級要求極高：鑒于其本質安全的特性，IR更適用于最高級別的防爆區域。

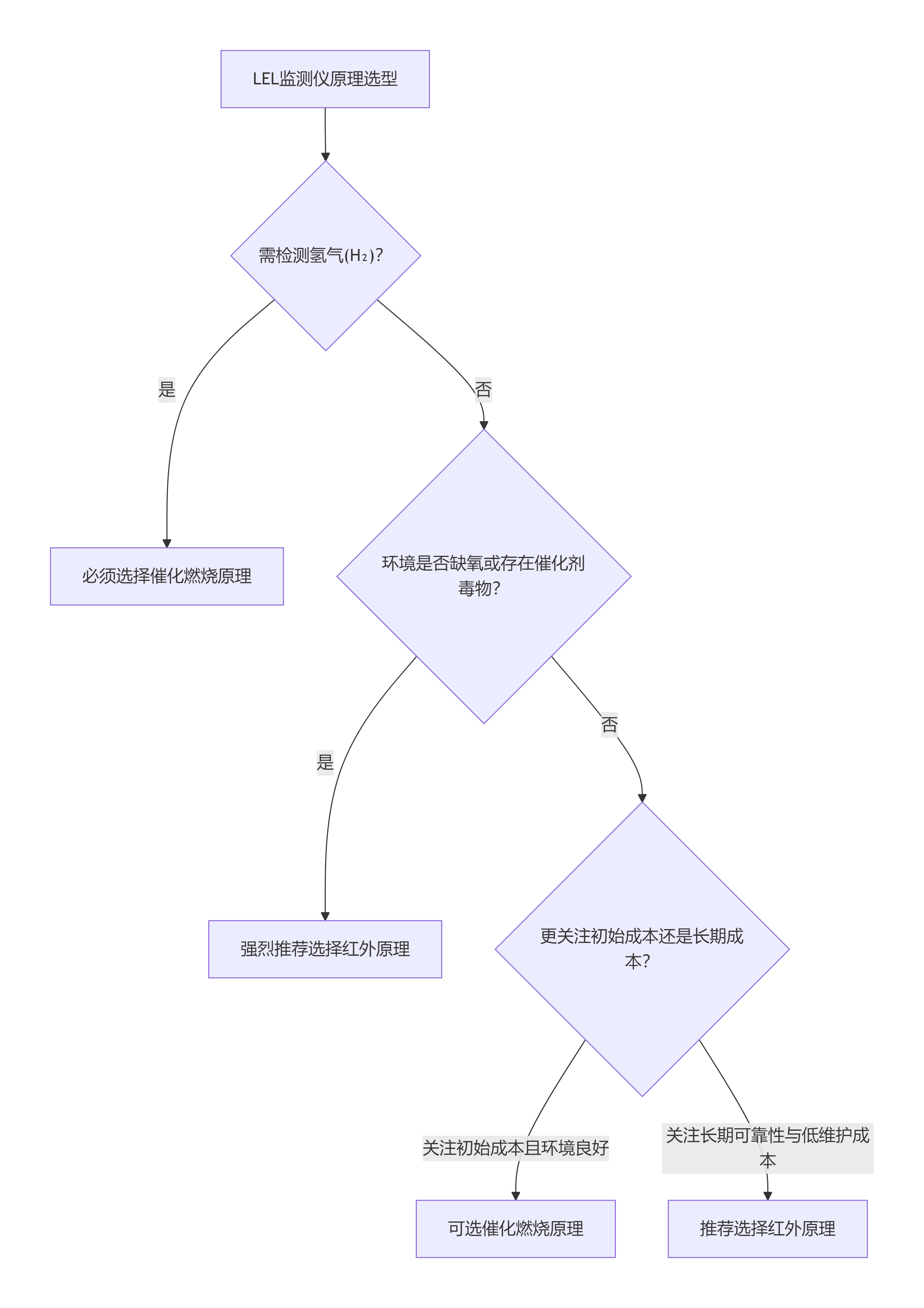

選型決策流程
一個清晰的決策邏輯有助于快速定位合適的技術。如下圖所示，可以從檢測氣體、環境條件、成本考量三個核心維度進行判斷：

四、 結論與展望

催化燃燒與紅外原理在LEL在線監測領域各擅勝場。催化燃燒技術以其成本低廉、對氫氣有效、響應快速的特點，在傳統、規范的工業環境中仍占據重要地位。而紅外技術則憑借其抗中毒、免維護、長壽命、適應缺氧環境及本質安全的卓越性能，正日益成為復雜、惡劣工況及高標準安全需求下的首選，代表了技術發展的主流方向。

在當今工業安全要求不斷提高、智能化運維需求日益增長的背景下，選擇何種技術已不能僅憑初始投資決定，而應基于全面的全生命周期成本分析和深入的應用場景風險評估。當無法完全排除環境中的毒物或不確定性時，選擇紅外原理無疑是更穩健、更安全的長遠投資。對于關系到重大安全的關鍵聯鎖回路，紅外技術提供的更高可靠性和穩定性，能夠為企業安全生產提供更為堅實的保障。未來，隨著紅外傳感器成本的進一步優化和智能化診斷功能的集成，其應用廣度與深度必將持續擴展。
